| 製品名：4軸制御ゲートカットロボット |
| モデル：HM-9000 |
射出成形機から取り出された多数個取り成形品を小型直行ロボットで把持し
、次の成形時間中に自動的にゲートカットを行います。
ゲートの方向やピッチの異なる製品でも、ティーチングにより反転させたり、
ピッチに合わせて移動し、自動的にゲートカットを行います。次工程で切断
口を仕上加工する必要はありません。
|
| プログラム記憶：90ステップ×40プログラム |
| 軸移動許容範囲：X軸430mm Y軸175mm Z軸225mm O軸+360度 |
| 軸移動速度：X･Y･Z軸 高速1-900mm/秒,中速100mm/秒,低速10mm/秒 O軸3600度/秒 |
| モーター：ステッピングモーター |
| 電力使用量：約300W |
| 電源：100V,50/60Hz 単相AC |
| エアー源：5kg/cm2(コンプレッサーはご用意下さい。) |
| 作動環境温度：0〜45℃の範囲 |
| 設計基準：JISまたはハマ社内規程に準じます |
| 機械寸法：610(幅)×960(長)×1100〜1900(高)mm |
| 機械重量：約140kg |
| 標準付属品 |
ティーチングボックス
チャックヘッド
標準エアーニッパ
位置決治具
シューター
光センサー
エアーレギュレーター
キャスター
非常停止ボタン |
| オプション |

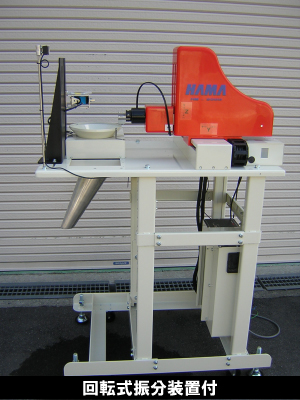

多分割･振分装置(2〜8分割)
特注押切刃(刃幅5〜30mm)
油圧･ヒートシステム(アクリル樹脂用)
特注シューター
ゲートカット後の製品を、直接シューター上に落としてキズ等の発生を防止するために、コンベアー上に落下させる装置。

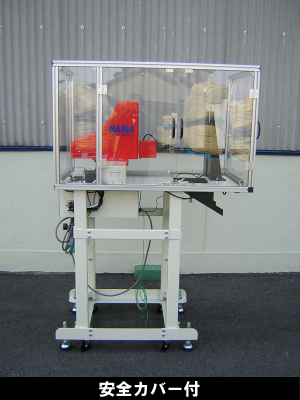

メカトロ税制証明書が必要な場合は、安全カバーが必要となります。
仕様は予告なく変更する場合があります。 |
